マスクＲＯＭ吸い出し用ゲタ

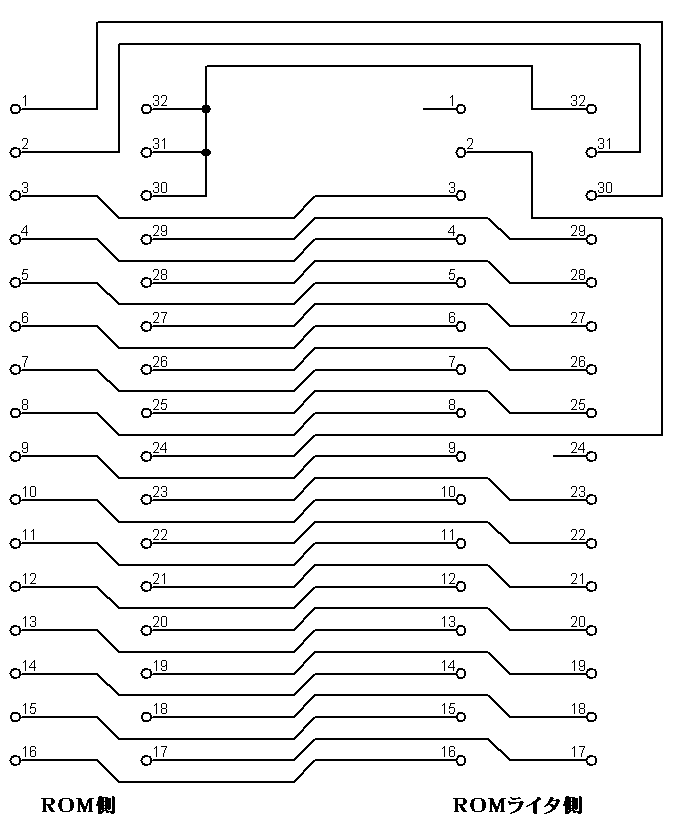

| マスクＲＯＭ（非標準ピン接）の中身をＲＯＭライタで吸い出すためのゲタの回路図で す。 ２８ピンの１ＭＲＯＭとか、３２ピンの２Ｍ、４ＭのＲＯＭでもピン接が違うＲＯＭを ＲＯＭライタで吸い出す時に使えます。 マスクＲＯＭのピン接は、ＥＰ−ＲＯＭとピン接が違う場合があるうえに、本屋で売ら れている規格表には載っていないので、なんとかかんとか自分で解析しました。一応、 ４Ｍの３２Ｐｉｎのものまで読めるのは確認しました（○ラ○エ４のＲＯＭも読めまし た）。何かの役に立ちそうなら、使ってやって下さい（爆） ＲＯＭ側は、ゼロプレッシャーソケット（ＴＥＸＴＯＯＬ等）を使うと便利です。高い けど・・・ ＲＯＭライタ側は、ＲＯＭライタのソケットに差し込むために、ヘッダピン（１列）を 使います。ヘッダピンは数１０本がくっついた状態で売られているので、必要なピン数 に折って使います。 ＜使い方＞ ＲＯＭライタにゲタをセットして、ゲタのソケットにターゲットの非標準ピン接のＲＯ Ｍをセットします。２８ピンの１ＭタイプのＲＯＭの場合は、ゲタのソケットの３番ピ ンにＲＯＭの１番ピンが来るようにセットします。 ＲＯＭライタは、１Ｍなら２７０１０、２Ｍなら２７０２０、４Ｍなら２７０４０に設 定します。そして、ＲＥＡＤ ＤＡＴＡすれば吸い出せます。 吸い出したら、データファイルとしてパソコンに取り込めば完了です。 注意！！ 全てのマスクＲＯＭがこれで読み出せるとは限りません。 |
 |
