フィーバーパワフルⅢの全７を見るための改造
| いろいろコーナーで取り上げた、フィーバーパワフルⅢの全７を見るための 改造です。正確には、全７が出やすくなるようにするための改造です。 ここでは、全７を見るための改造に加えて、玉を入れなくても、押しボタン で絵柄が回るようにしています。 当方では、玉を使うと、チャッカーに入った玉やアウト玉が裏からボロボロ こぼれてしまい、収拾がつかなくなるのでこのような改造を施しました。 個人でパチンコ台を入手して遊ぶには、玉関係の設備でいろいろと苦労しま すね（笑）しかも、動作中はガチャガチャうるさいし・・・ 玉上げ機等を持っていて、これらの問題が解決している方は無理に押しボタ ンを付ける必要はないでしょう。また、どうしても玉を使えるようにしてお きたい！という方も、無理に押しボタン化改造をする必要ありません。 |
| ・必要なもの フィーバーパワフルⅢのパチンコ台 最低限、基板と液晶モジュールは必要です （中古パチンコ台の通信販売とかで入手するとい いでしょう） あと、２４Ｖの電源が必要です。 押しボタン改造用パーツ（必要な方のみ） 小信号用トランジスタ（ＮＰＮタイプ ３個） １／４Ｗカーボン抵抗 １２ＫΩ（３個） 半固定抵抗 ５００ＫΩ（３個） 押しボタンＳＷ－ＰＵＳＨ ＯＮタイプ（３個） 適当なユニバーサル基板 線材等 全７改造用（必須） ＲＯＭ：２７６４又は２８６４（１個） （２８６４は６４ＫＢのＥＥ－ＰＲＯＭです） 一連の工具やテスタなどの他に、ＲＯＭライタが 必要です。 |

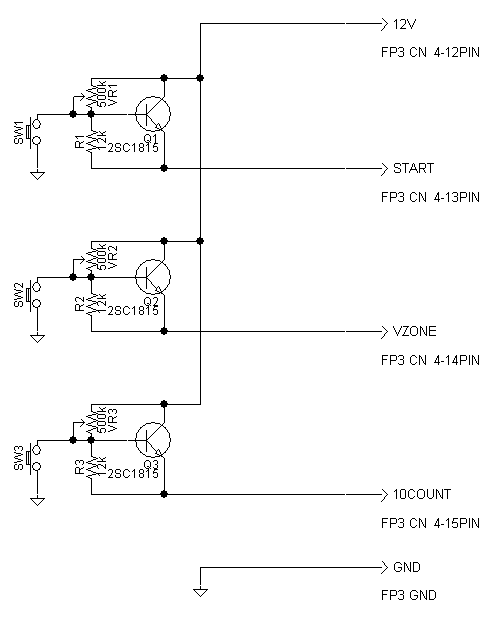

| 改造方法： １ 押しボタン化（必要な方のみ行ってください） 読み飛ばす まず、押しボタン化改造ですが、ＦＰⅢは、スタート、Ｖゾーン、１０カウ ントの３箇所のチャッカーがコンピュータと関連しています。 この３箇所には、「玉通過センサ」が入っているのですが、これを押しボタ ンに置き換えるわけです。玉通過センサは、磁気的な方法で玉の通過を検出 し、玉通過時にＯＦＦになるスイッチの役割を果たしています。このＯＦＦ になるというのがクセモノで、通常は、規定の電圧がかかっていないとセン サに異常があると判断されてしまい、エラーになってしまいます。 「店員さ～ん！ １０カウントスイッチがおかしいよぉ～」などと叫びだし てしまいます（笑） さて、玉が通過したらＯＦＦになるのだから、プッシュＯＦＦの押しボタン スイッチを使えば簡単にできそうですが、プッシュＯＦＦスイッチは意外と 高価で、基板に載るようなものは見たことがありません。基板に載る物で出 回っているプッシュスイッチは、殆どがプッシュＯＮの物です。 なんとか、プッシュＯＮの物でできないか？ということで、回路図に示すよ うに、１系統につき１個のトランジスタを使って、玉通過センサの代わりを つとめるものをデッチあげてみました。 「動けばいい」のいいかげんで結果オーライな回路です。玉通過センサは２ 線式なので、センサの出力回路の部分はこんな回路なんだろう？？と勝手に 予測して作ってしまいました。押しボタンスイッチのところだけＧＮＤにつ ながっていて、これだと３線式になってしまい、チョンボですが・・・ 抵抗値などは、玉通過センサの接続されていたポイントに規定の電圧が現れ るように、カットアンドトライで決定しています。とにかく動けばいいんで すよ（爆） 条件さえ満たせれば、抵抗値などは他の値でも構いません。トランジスタは 小信号用ＮＰＮであればなんでもいいと思います。 押しボタン回路を組み立てたら、ＦＰⅢの基板に接続する前に、ＦＰⅢの基 板に玉通過センサが接続されている状態（つまり、パチンコ台にきちんと接 続されている状態）で電源を入れ、ＣＮ４の１３、１４、１５ピンの電圧を 測って記録しておきます。ＶＲの調整のために必要な値ですから、必ず測っ ておいて下さい。 ＦＰⅢの電源を切り、ＦＰⅢの基板をパチンコ台から外します。押しボタン 回路の３個のＶＲを、全てスライダがトランジスタのベース側 （電源－ベース間の抵抗値が一番高くなる位置）になるようにして、ＦＰⅢ 基板の各接続ポイントにつなぎます。接続の方法については、ＦＰⅢ基板の 裏からはんだ付けするなど、各自で工夫してください。 ＧＮＤについては、パターンから判断して接続してください。ＣＮ４の１５ ピンのすぐ近くにも来ているはずです。なお、１２Ｖ（ＣＮ４の１２ピン） は単純な１２Ｖではないので、必ずここから取り、他の場所からは取らない でください。 押しボタン回路のＦＰⅢ基板への接続が終わったら、ＦＰⅢの基板に、液晶 モジュールと電源とスピーカーのみ、コネクタを接続します。他のコネクタ には、なにも接続しません。特に、ＣＮ４には、押しボタン回路が接続され ていますから、台からの線はつないではいけません。 液晶と電源とスピーカーを接続したら、電源を投入します。 （液晶モジュールやスピーカーを台から外してしまってもいいでしょう） この状態では、絵柄が勝手に回りはじめ、そのうちにエラーになると思いま す。 ここで、ＣＮ４の１３、１４、１５ピンが、先ほど測定した電圧になるよう に、ＶＲを調整します。調整ができると、エラーでビービー言っているのが 止まると思います。この状態でスタートのボタンを押すと、絵柄が回転を始 めると思います。スタートのボタンを押しっぱなしにすると、エラーになり ます。Ｖゾーンや１０カウントのスイッチを押しっぱなしにしてもエラーに なると思います。ここまでうまく行けば成功です。 写真を撮るのが困難なので、長ったらしい文章で説明せざるを得なかったの ですが、とりあえず、押しボタン化はこんなもんです。ＶＴＲだと、細かい ところが撮れないんですよ・・・デジカメとか持ってないもんで・・・ |
| 押しボタンの使い方 ・スタートボタン このボタンは、絵柄回転を開始させるボタンです。 ・１０カウントボタン（フィーバー中専用） フィーバー中に、このボタンを１回押すと、大当たりのアタッカーに玉が１ 個入ったのと同じことになります。このボタンのみを１０回連続で押すとパ ンクします。 ・Ｖゾーンボタン（フィーバー中専用） フィーバー中に、このボタンを押すと、大当たりのアタッカーのＶゾーンに 玉が入ったのと同じことになります。このボタンを１回でも押してあれば、 後は１０カウントボタンかＶゾーンボタンを押していれば、次のラウンドに 進んでいきます。 各ボタンは、押しっぱなしにすると、エラーになります。 また、フィーバーしてから（もしくは、次のラウンドに移ってから）、１０ カウントボタン又はＶゾーンボタンを１度も押さないで放っておくと、やは りエラーになります。 |
